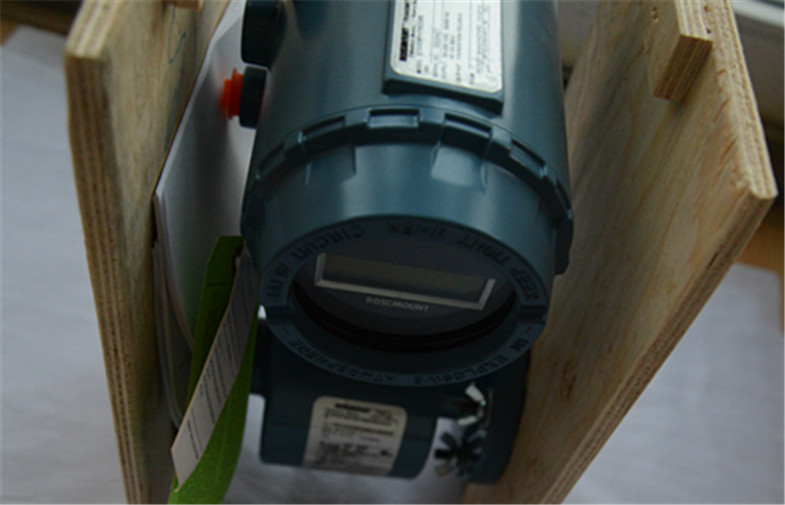

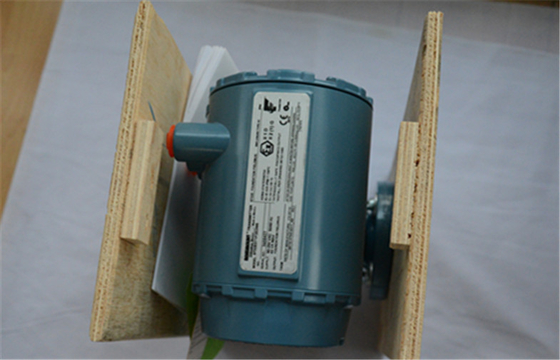

Rosemount Electromagnetic Insertion Flow Meter with Integral or remote mounting

Rosemount Electromagnetic Insertion Flow Meter with Integral or remote mounting

Quick Detail:

• Ideal for integral mount transmitter installations

• HART / Analog, FOUNDATION fieldbus, or PROFIBUS PA fieldbus output available

• Advanced Diagnostics available

• Optical Switch LOI

• Optional DI/DO available (HART only)

Description:

INSTALLATION  PROCEDURES

Rosemount 8732 installation includes both detailed mechanical and electrical

installation procedures.

Mount the Transmitter

Remote-mounted transmitters may be mounted on a pipe up to two inches in

diameter or against a flat surface.

Pipe Mounting

To mount the transmitter on a pipe:

1. Attach the mounting bracket to the pipe using the mounting hardware.

2. Attach the 8732 to the mounting bracket using the mounting screws.

Surface Mounting

To surface mount the transmitter:

1. Attach the 8732 to the mounting location using the mounting screws.

To convert from integral mount to remote mount transmitter, consult

Manual Supplement: Integral Mount to Remote Mount Conversion

SENSOR CONNECTIONS

This section covers the steps required to physically install the transmitter

including wiring and calibration.

Rosemount Sensors

To connect the transmitter to a non-Rosemount sensor, refer to the

appropriate wiring diagram in “Universal Sensor Wiring Diagrams” on

page E-1. The calibration procedure listed is not required when used with

Rosemount sensors.

Transmitter to Sensor Wiring

Flanged and wafer sensors have two conduit ports as shown in Figure 2-16.

Either one may be used for both the coil drive and electrode cables. Use the

stainless steel plug that is provided to seal the unused conduit port. Use

PTFE tape or thread sealant appropriate for the installation when sealing the

conduit.

A single dedicated conduit run for the coil drive and electrode cables is

needed between a sensor and a remote transmitter. Bundled cables from

multiple magnetic flowmeters in a single conduit are likely to create

interference and noise problems in your system. Use one set of cables per

conduit run. See Figure 2-16 for the proper conduit installation diagram and

Table 2-3 for recommended cable. For integral and remote wiring diagrams

refer to Figure 2-19.

Applications:

Rosemount 8732 Transmitter - Integral-mount design, backlit display, and explosion proof housing . Available with HART®, FOUNDATION™ fieldbus, or PROFIBUS PA, Device Diagnostics, and Smart™ Meter Verification to improve reliability and performance

Specifications:

Notice :

Environmental  Considerations

To ensure maximum transmitter life, avoid temperature extremes and vibration. Typical problem areas include:

• high-vibration lines with integrally mounted transmitters

• warm-climate installations in direct sunlight

• outdoor installations in cold climates

Remote mounted transmitters may be installed in the control room to protect the electronics from a harsh environment and provide easy access for configuration or service.

Rosemount 8732 transmitters require external power so there must be access to a suitable power source.
